Computer Radiographie (RTD/RTS)

Warum Eurofins Qualitech?

• Schnell & effizient – auch bei isolierten Schweissnähten: Kürzere Belichtungszeiten ermöglichen hohe Durchsätze und flexible Einsätze.
• Sofortige Auswertung statt Wartezeit: Digitale Bilder stehen nach dem Scan direkt zur Beurteilung bereit – das reduziert Produktions- und Baustellenstillstand.
• Wirtschaftlich & umweltschonender: Wegfall von Filmkosten, Entwicklungschemie und voluminöser Filmarchivierung – bei gleichzeitig geringerer Umweltbelastung.
• Messwerkzeuge inklusive: Anzeigen, Fehlergrössen und Wanddicken lassen sich direkt im digitalen Bild messen und dokumentieren.
• Kurzfristig mobil verfügbar: Mehrere Einsatzfahrzeuge an unterschiedlichen Standorten erlauben eine kurzfristige Auftragsabwicklung.
• Normkonform & auditfähig: Schweissnahtprüfungen gemäss EN ISO 17636-2, Rohrprüfungen gemäss ISO 10893-7, Korrosionsprüfungen gemäss EN 16407-1+2 (je nach Anwendung).

Leistungen / Angebot

Schweissnahtprüfungen (EN ISO 17636-2)

Was: Digitale Durchstrahlung mit Speicherfoliensystem (RTD/RTS) statt Film; anschliessend Scan und Auswertung am Computer.
Für wen: Rohrleitungsbau, Anlagenbau, Fernwärme, Instandhaltung – überall dort, wo schnelle Abnahmen oder Serienprüfungen gefragt sind.
Ergebnis: Die mit dem Speicherfoliensystem erhaltenen Werte erfüllen die Anforderungen der Prüfnorm EN ISO 17636-2.
Mehrwert: Hohe Dynamik (viele Graustufen) ermöglicht die Abbildung eines grösseren Wandstärkenbereichs und reduziert Fehlbelichtungen stark.

Prüfung isolierter Schweissnähte – schnelle Freigaben vor Ort

Was: Digitale Radiographie auch an isolierten Schweissnähten, unterstützt durch deutlich reduzierte Belichtungszeiten und schnelle Auswertung.
Für wen: Projekte mit engem Zeitfenster (Baustelle/Stillstand) und hohem Durchsatzbedarf.
Ergebnis: Sofortige Beurteilung am Einsatzort; je nach Spezifikation stichprobenweise bis zu 100 % möglich.
Mehrwert: Minimierte Wartezeiten und weniger Produktionsausfall, weil die Auswertung unmittelbar erfolgen kann.

Rohrprüfungen nach ISO 10893-7 (digitale Nahtprüfung)

Was: Digitale radiographische Prüfung der Schweissnaht geschweisster Stahlrohre (CR oder DDA), wie sie ISO 10893-7 beschreibt.
Für wen: Rohrhersteller, Zulieferer, Projekte mit normativ geregelter Rohrnahtprüfung.
Ergebnis: Standardisierte Prüfung und Dokumentation gemäss ISO 10893-7.
Mehrwert: Digitale Datensätze erleichtern Archivierung, Nachweisführung und Vergleichbarkeit (z. B. bei Wiederholprüfungen).

Korrosions- und Wandstärkenmessungen (bis DN200 – auch isoliert)

Was: Prüfung von Rohrleitungen auf Korrosion/Erosion bis DN200 – auch im isolierten Zustand – inklusive Schattenaufnahmen und Wandstärkenmessungen.
Für wen: Fernwärme, KVA/Kehrichtverbrennung, Prozess- und Energieanlagen, Betreiber von Rohrnetzen.
Ergebnis: Über die im digitalen Bild messbare Grauwertdifferenz kann neben der äusseren sichtbaren Wandstärke auch die Restwandstärke ermittelt werden (Messgenauigkeit ± 0.3 mm).
Mehrwert: Zustandsbewertung ohne lange Unterbrüche – mit klarer Entscheidungsgrundlage für Instandhaltung und Priorisierung.

Korrosionsprüfungen nach EN 16407-1 + EN 16407-2 (in-service)

Was: Radiographische Prüfung von Korrosion und Ablagerungen in Rohren nach EN 16407-1 (tangential) und EN 16407-2 (double wall) – mit Film oder digitalen Detektoren wie CR/DDA.
Für wen: In-service Inspektionen, wenn Wandverlust (Korrosion/Erosion) zuverlässig erkannt und bewertet werden soll – auch bei isolierten Rohrleitungen.
Ergebnis: Reproduzierbare, wirtschaftliche Prüftechnik für wiederkehrende Zustandsprüfungen.
Mehrwert: Einheitliche Vorgehensweise und bessere Vergleichbarkeit über Inspektionsintervalle hinweg.

Mobile digitale Radiographie, Auswertung & Datenübergabe

Was: Mobile digitale Radiographie und Auswertung vor Ort; Rapportierung auf Wunsch ebenfalls vor Ort sowie Abgabe der Aufnahmen auf Datenträger oder nach Kundenwunsch.
Für wen: Baustellen, Stillstände, Abnahmen, Audits – überall dort, wo Geschwindigkeit und Dokumentation zählen.
Ergebnis: Digitale, nachvollziehbare Dokumentation ohne Filmarchiv.
Mehrwert: Weniger Organisationsaufwand, schnellere Freigaben und saubere Datensätze für QS und Nachweise.

Ablauf & Dauer

1. Anfrage & Beratung (Antwort in 24–48 h): Bauteil/Naht, Material, Wanddicke/Geometrie, Norm/Abnahme, Umfang und Einsatzort.
2. Prüfplanung (typisch 1–2 Werktage): Auswahl Setup, Belichtungs-/Scanparameter, Mess- und Bewertungsregeln (z. B. Wanddicke/Korrosion).
3. Organisation (kurzfristig möglich): Mobileinsatz mit Einsatzfahrzeug oder Durchführung am passenden Standort; kurzfristige Aufträge sind möglich.
4. Durchführung: Belichtung der Speicherfolie, Scan und Qualitätscheck – auch an isolierten Leitungen/Schweissnähten.
5. Auswertung & Bewertung (oft sofort): Beurteilung am Computer, Zoom/Messfunktionen, Grauwertdifferenz für Restwandmessung (wo anwendbar).
6. Bericht & Übergabe (digital): Bericht, Bilddaten und Übergabe auf Datenträger oder nach Kundenwunsch; auf Wunsch vor Ort.

Anwendungsfälle & Normen

Typische Anwendungsfälle

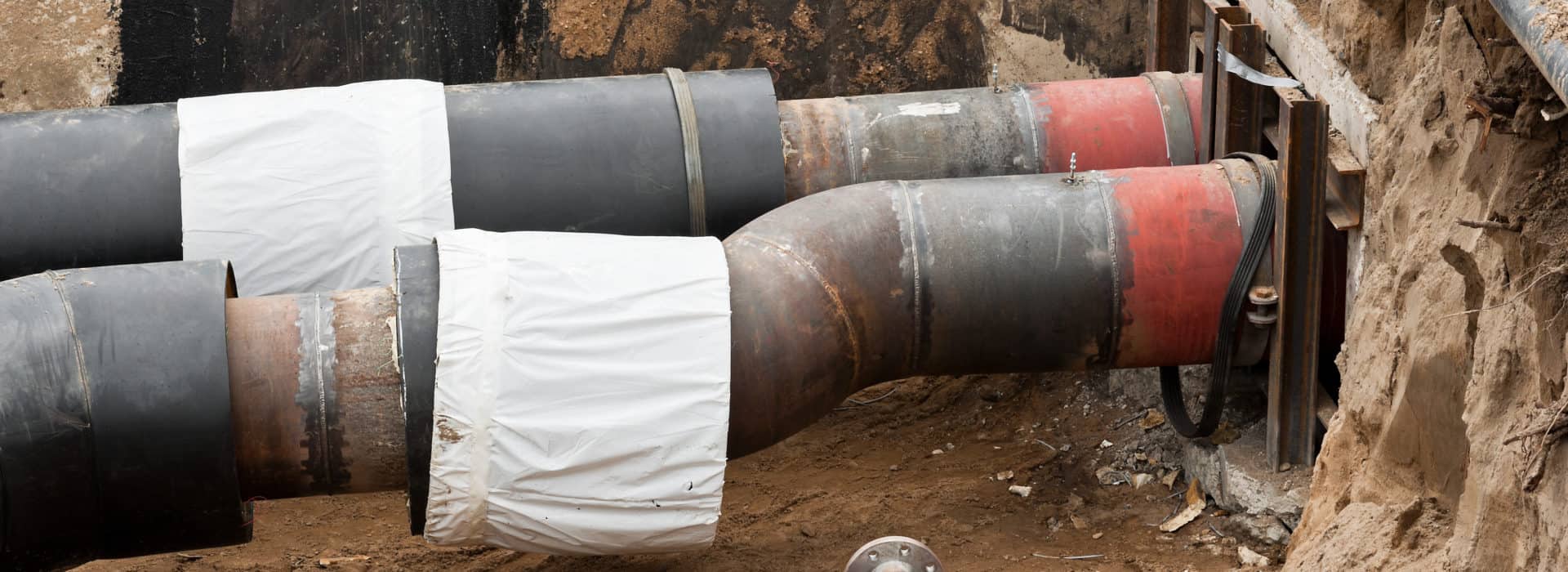

• Fernwärme & KVA: schnelle Baustellenfreigaben, stichprobenweise bis 100 % Prüfung der Rohrverschweissungen, Auswertung vor Ort.
• Korrosion/Erosion an Rohrleitungen bis DN200 – auch isoliert – inkl. Restwandbestimmung.
• Rohrnahtprüfung in Fertigung/Abnahme nach ISO 10893-7.
• Mobile digitale Radiographie mit Auswertung und optionaler Rapportierung vor Ort.
• Ergänzende Vor-Ort-Prüfungen: Qualitech führt im Fernwärme/KVA-Kontext auch Farbeindringprüfung (PT) vor Ort durch.

Relevante Normen (Auswahl)

• EN ISO 17636-2 – digitale Radiographie von Schweissnähten (CR/DDA).
• ISO 10893-7 – digitale radiographische Prüfung von Schweissnähten geschweisster Stahlrohre.
• EN 16407-1 + EN 16407-2 – in-service Radiographie von Korrosion/Ablagerungen in Rohren (tangential / double wall).

Häufige Fragen (FAQ)

Was ist Computer Radiographie (RTD/RTS)?
– Digitale Röntgenprüfung mit Speicherfolie statt Film – nach dem Scan liegt ein digitales Bild zur Auswertung vor.

Warum ist CR oft schneller als Film?
– Kürzere Belichtungszeiten und sofortige digitale Auswertung reduzieren Wartezeiten und erhöhen den Durchsatz.

Funktioniert CR bei isolierten Schweissnähten?
– Ja. Dank kurzer Belichtungszeiten sind Prüfungen auch an isolierten Schweissnähten mit schneller Beurteilung möglich.

Welche Norm gilt für digitale Schweissnahtprüfung?
– Die Werte aus dem Speicherfoliensystem erfüllen die Anforderungen der Prüfnorm EN ISO 17636-2.

Kann CR Korrosion und Restwand messen?
– Ja. Rohre bis DN200 können auch isoliert geprüft werden; Restwandmessung ist mit ±0.3 mm Messgenauigkeit möglich.

Bieten Sie mobile Einsätze mit Auswertung vor Ort an?
– Ja. Mobile digitale Radiographie und Auswertung vor Ort sind möglich; Rapportierung auf Wunsch ebenfalls vor Ort.

Wie werden die Daten übergeben?
– Digital: Abgabe der Aufnahmen auf Datenträger oder gemäss Kundenwunsch (z. B. definierte Formate/Ablage).

Welche Rohrnorm deckt digitale Nahtprüfung ab?
– Für geschweisste Stahlrohre gilt u. a. ISO 10893-7 (digitale radiographische Nahtprüfung).

➡️ Benötigen Sie Computer Radiographie (RTD/RTS) für Schweissnähte, Rohrprüfungen oder Korrosionsmessungen?
Senden Sie uns Bauteil/Naht, Material, Wanddicke/Geometrie, Norm/Abnahme, Umfang (Stückzahl/Nahtmeter) sowie Ort/Zeitraum – wir erstellen eine passgenaue Offerte mit klarer Durchlaufzeit.
